Z61Y鍛鋼承插焊閘閥產品概述:
威爾頓鍛鋼承插焊閘閥有三種閥蓋設計形式。*種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 （316夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊逶連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
Z61Y鍛鋼承插焊閘閥標準：
閘閥的設計與 APl602，BS5352和ASME B16.34。檢驗與測試按APl598，標記按MSS-SP-25。
Z61Y鍛鋼承插焊閘閥結構特點：
全徑或縮徑
明桿支架式
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合
螺紋連接端 （NPT）符合ANSI／ASME B1.20.1
Z61Y鍛鋼承插焊閘閥產品材料：
序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
A105 | F22 | F304（L） | F316（L） | ||
1 | 閥體 | A105 | A182F22 | A182F304（L） | A182F316（L） |
2 | 閥座 | A276420 | A276304 | A276304（L） | A276316（L） |
3 | 閘板 | A182F430&410 | A182F304 | A182F304（L） | A182F316（L） |
4 | 閥桿 | A182F6 | A182F304 | A182F304（L） | A182F316（L） |
5 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
6 | 閥蓋 | A105 | A276f304 | A276F304（L） | A276F316（L） |
7 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
8 | 銷釘 | A276420 | A276 304 | ||
9 | 填料壓套 | A276410 | A182F304（L） | A182F316（L） | |
10 | 活節螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
11 | 填料壓板 | A105 | A182F11 | A182F304（L） | A182F316（L） |
12 | 螺母 | A1942H | A1944 | A1948 | A1948M |
13 | 閥桿螺母 | A276420 | |||
14 | 鎖緊螺母 | A1942H | A1944 | A1948 | A1948M |
15 | 銘牌 | SS | |||
16 | 手輪 | A197 | |||
17 | 墊片 | A473431 | |||
18 | 填料 | 柔性石墨 | PTFE | ||
適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
備注：客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定。CS=碳鋼;AS=合金鋼;SS=不銹鋼;
Z61Y鍛鋼承插焊閘閥連接尺寸：
NPS | 縮徑 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
全徑 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
H（開） | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
重量 | 螺栓式 | 2.0 | 2.1 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 |
焊接式 | 1.7 | 1.8 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 | |

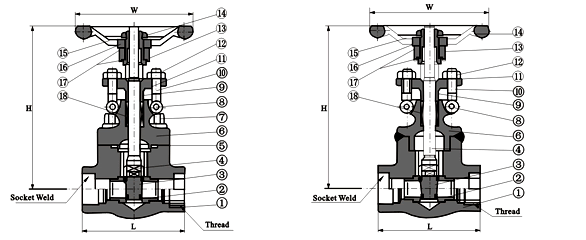

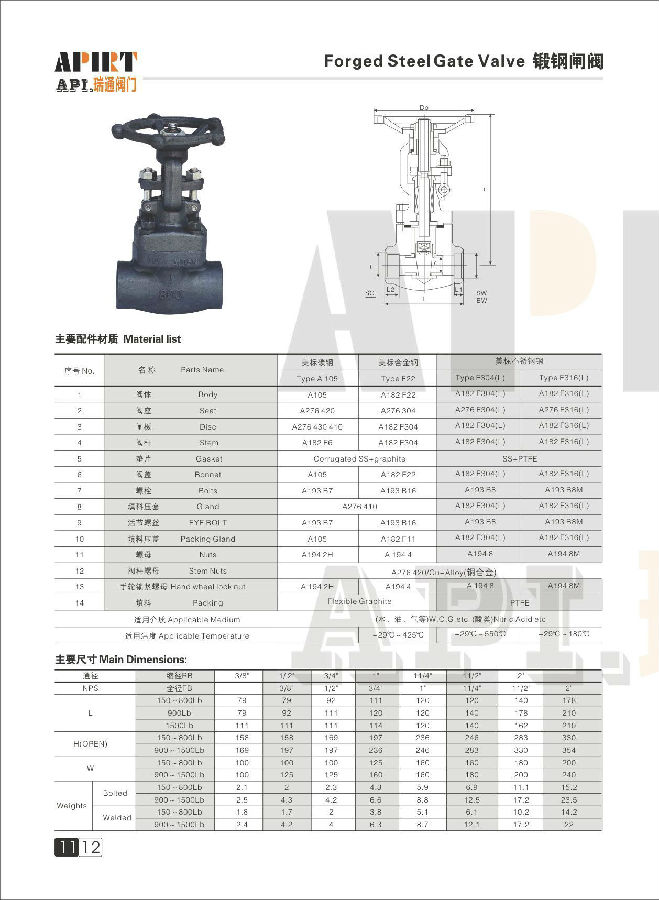

鍛鋼焊接閘閥Z61Y結構圖:
